超高功率双输出8相PWM控制器IS6201A使用攻略

作者:时间:2023-09-01

一、产品指南

IS6201A是一颗双输出数字多相降压控制器,设计用于CPU电压调节,并完全符合PMBus 1.3.1规范,采用7mm ×7mm QFN-56封装,最多可搭配8颗长工微自研的30A/70A/90A三种电流规格的DrMOS,即可稳定输出大电流。

IS6201A使用长工微特有专利涡轮恒定导通时间 (TCOTTM) 控制算法来实现闪电般的快速瞬态响应。它包括专有的效率整形技术,可在整个负载范围内实现卓越的效率。动态相位控制功能可根据负载电流增加/减少相位。

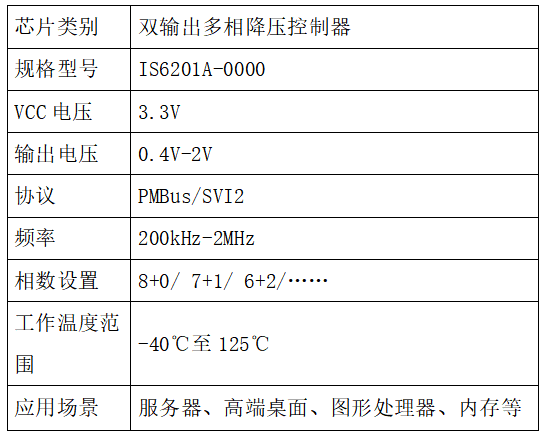

图1 IS6201A的基本规格信息


图片 1

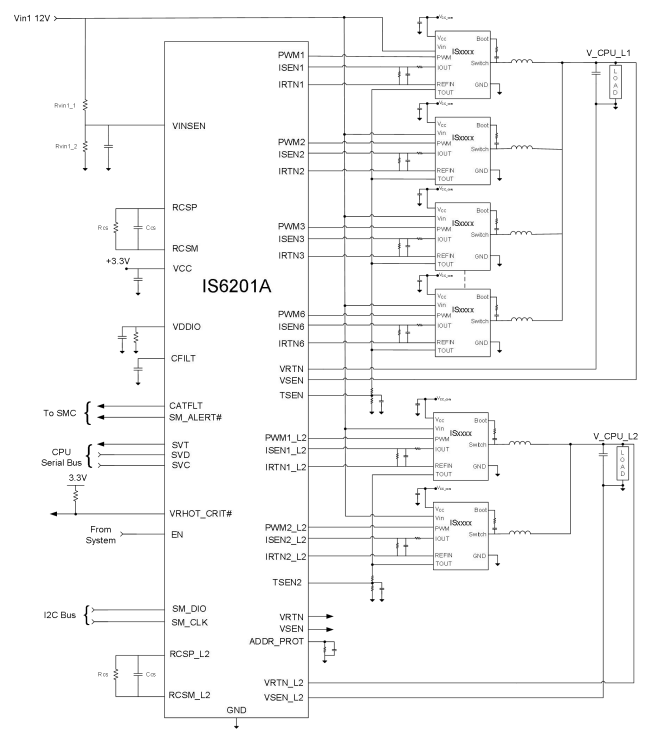

图2 IS6201A典型线路图


IS6201A 同时兼容PMBus、AMD SVI2数字通讯协议,用户可通过PMBus、AMD SVI2通讯来设置芯片的输出电压、读取芯片的输出电压等功能。为了更加快速便捷帮助客户完成产品设计导入,本文章将系统阐述IS6201A的使用说明及布局建议,简单明了地向广大读者介绍该芯片在使用过程中的注意事项。



二、GUI使用说明

IS6201A支持SMBus/PMBus系统接口,能使用GUI轻松配置。 GUI是长工微自主研发、用于配套IS6201A设计的图形用户界面软件工具,可以帮助用户更加快捷、直观地调试内部配置。IS6201A GUI遵循PMBus协议,与IS6201A芯片之间通过USB-to-I2C (Dongle) 进行交互。


图片 3

图3 IS6201A GUI软件使用界面


1.GUI写入与烧录步骤

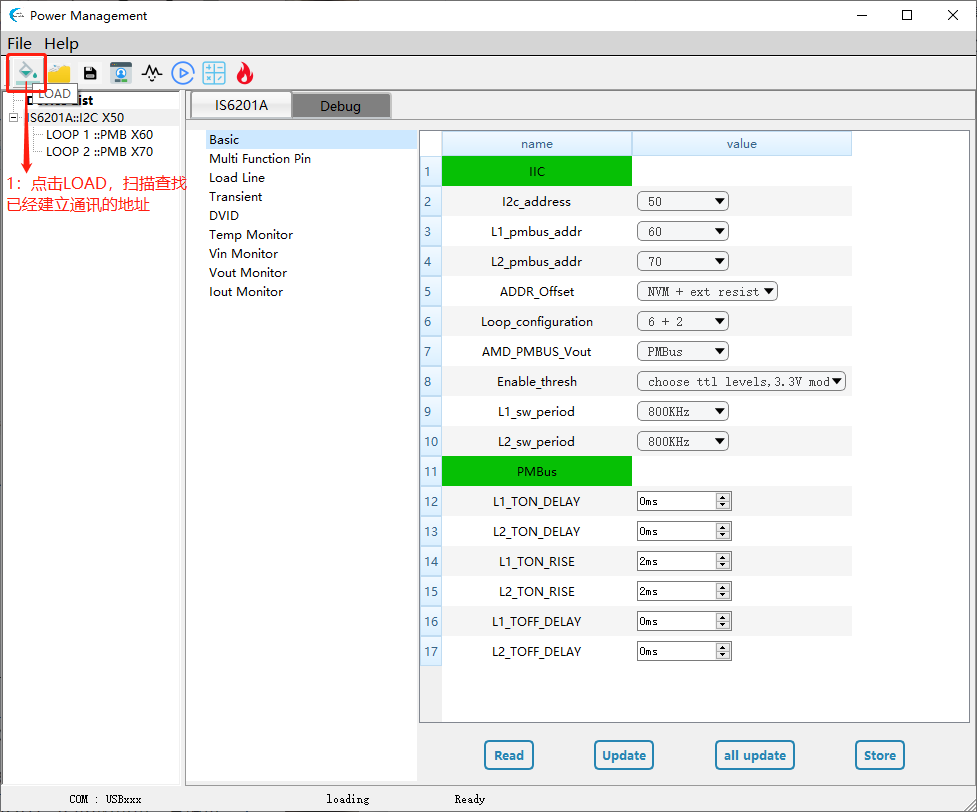

步骤1:点击LOAD,扫描查找已经建议通讯的地址;

图片 5

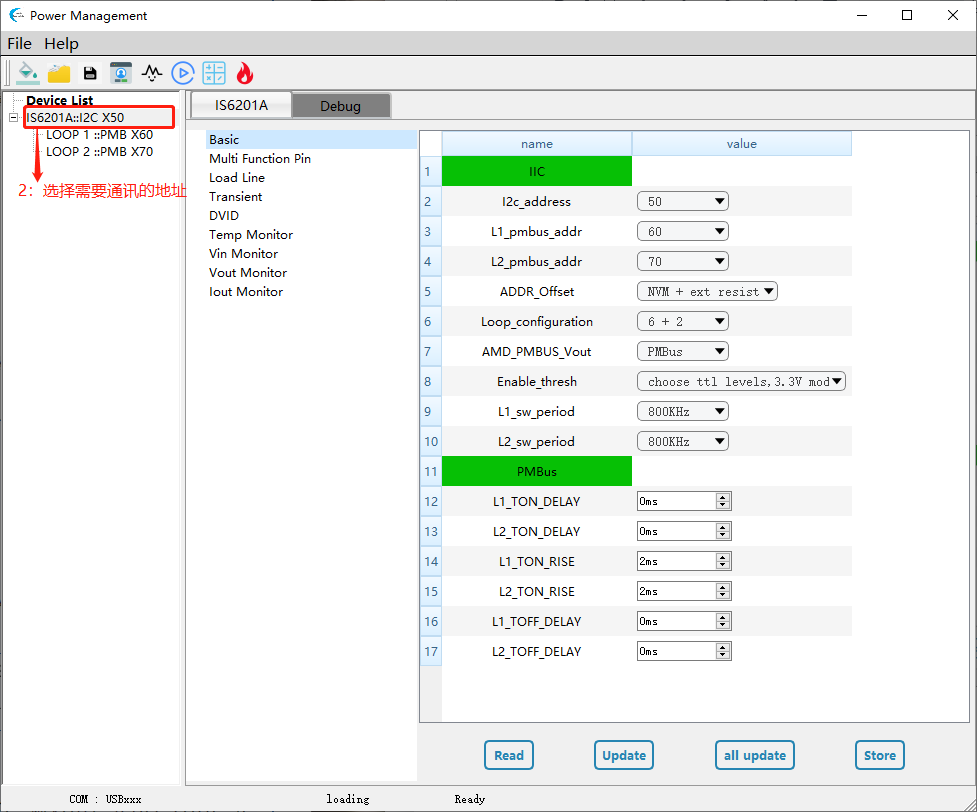

步骤二:选择需要通讯的地址;

图片 7

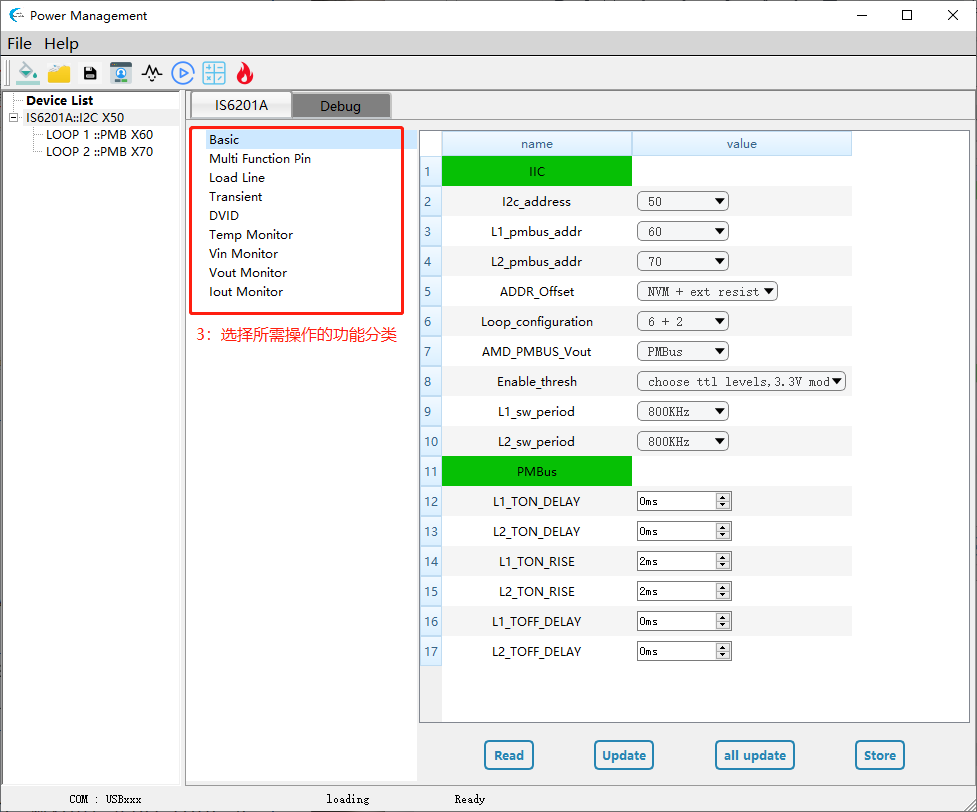

步骤3:选择所需操作的功能分类;

图片 8

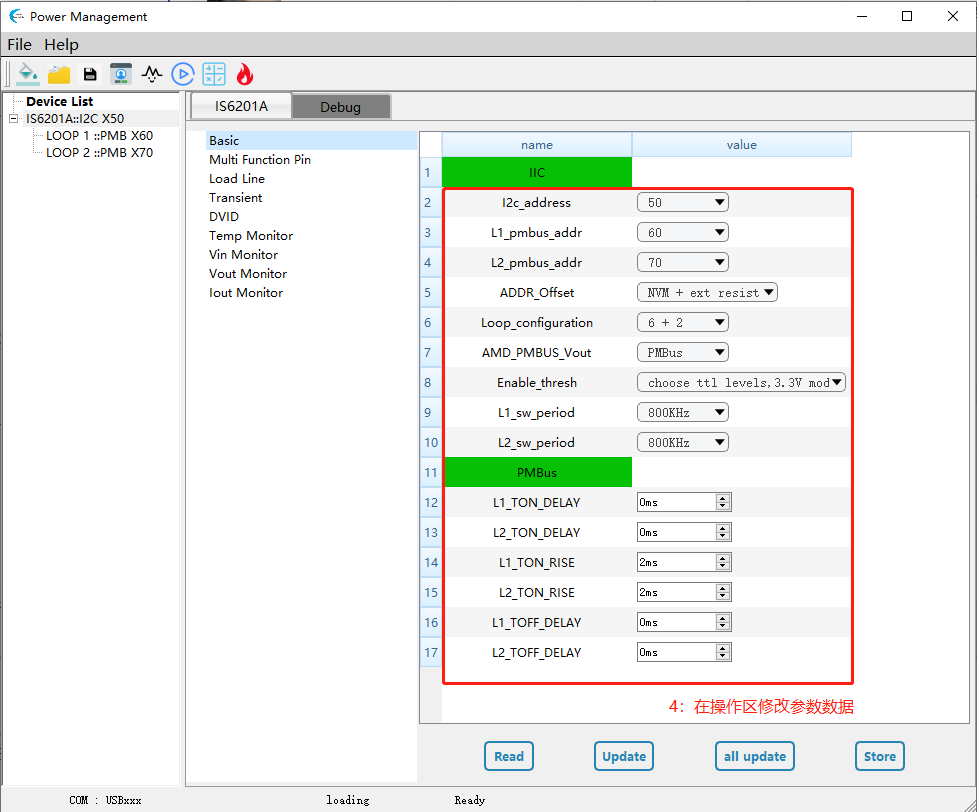

步骤4:在操作区修改参数数据;

图片 9

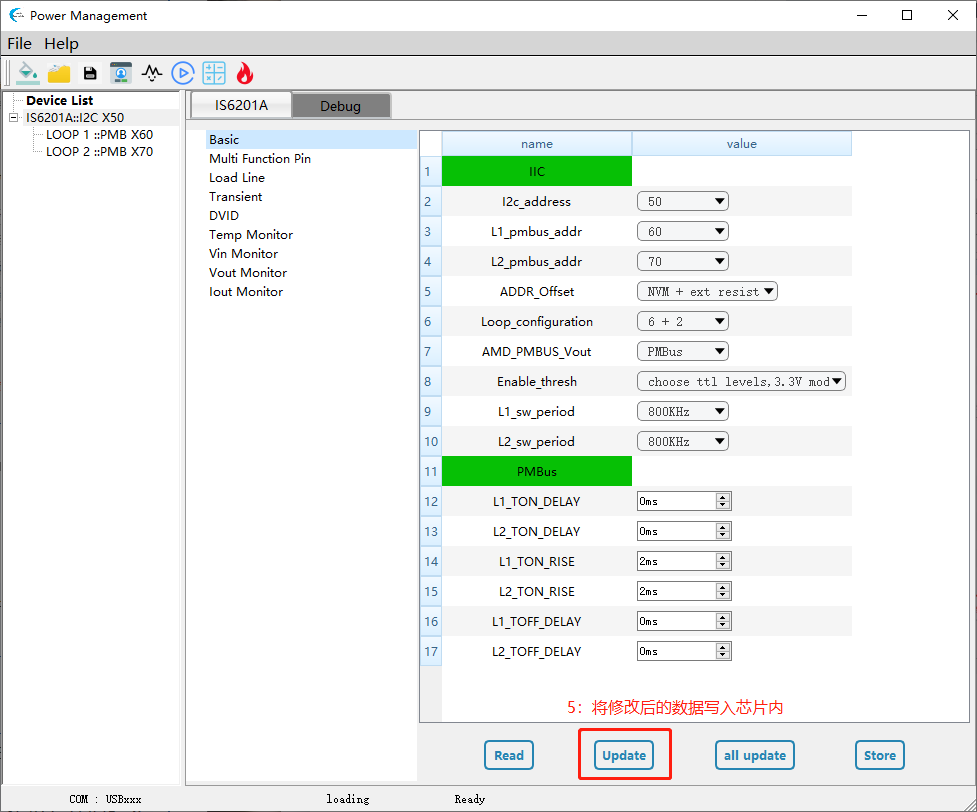

步骤5:将修改后的数据写入芯片内;

图片 10

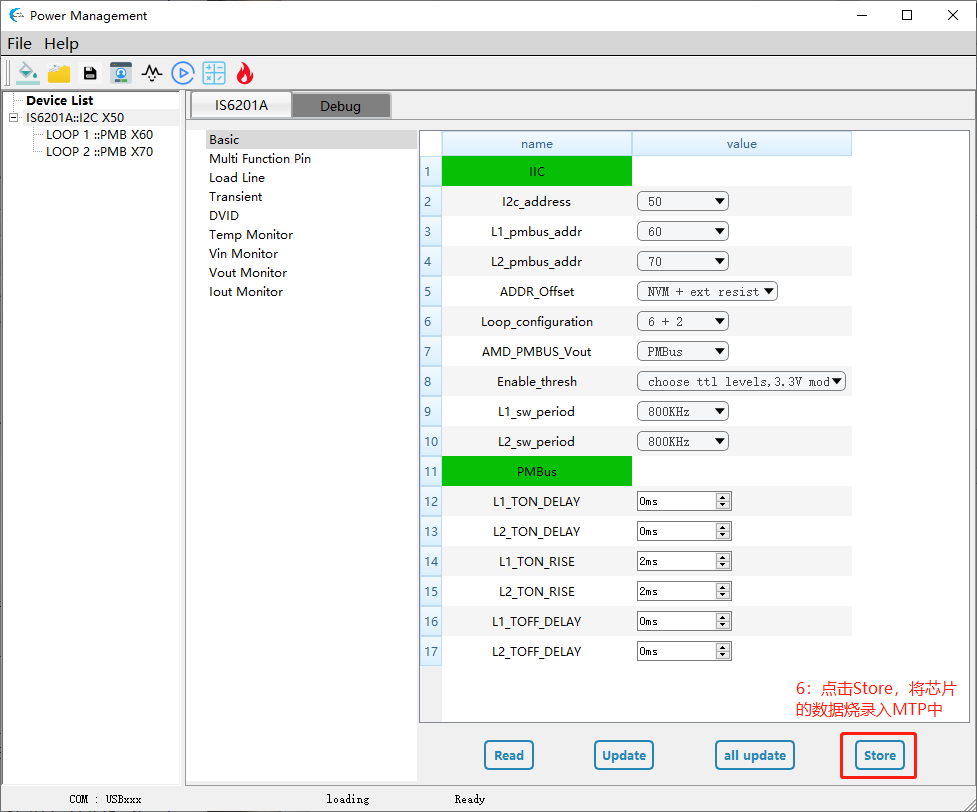

步骤6:点击Store,将芯片内的数据烧录入MTP。

图片 11


2.输出电压调整

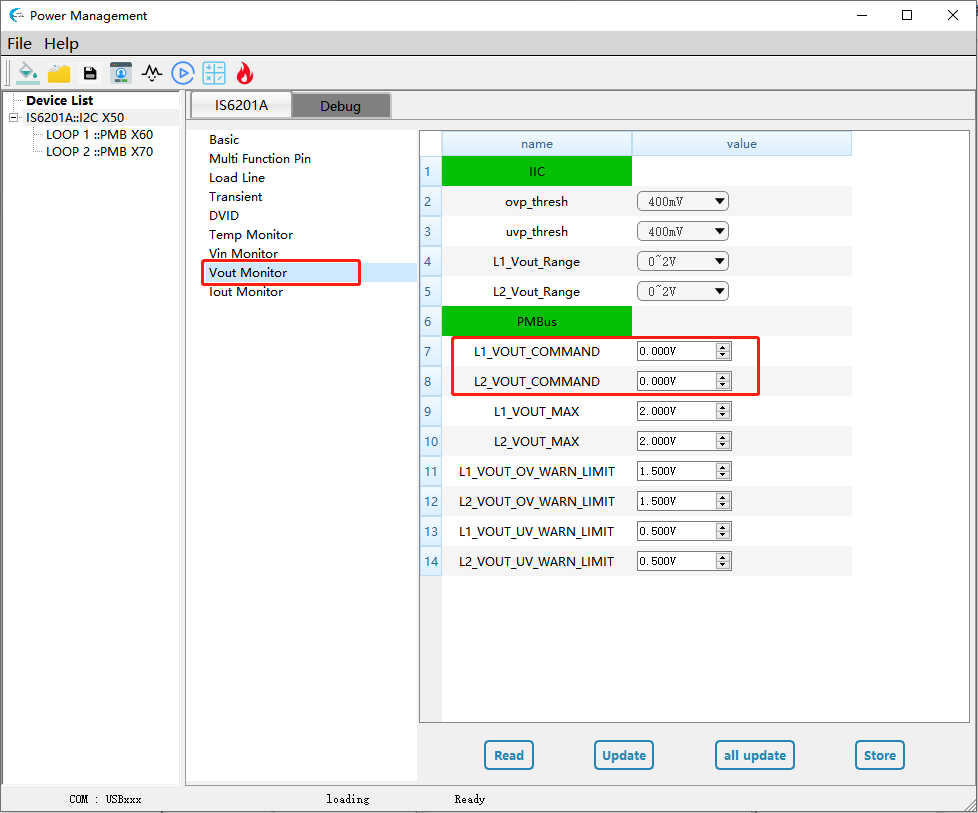

在PMBus模式下,如需修改两个Loop的输出电压值,则将需要的输出电压值修改进对应的VOUT_COMMAND,再点击Update按钮即可完成写入。

图片 3

3.输出相数、频率调整

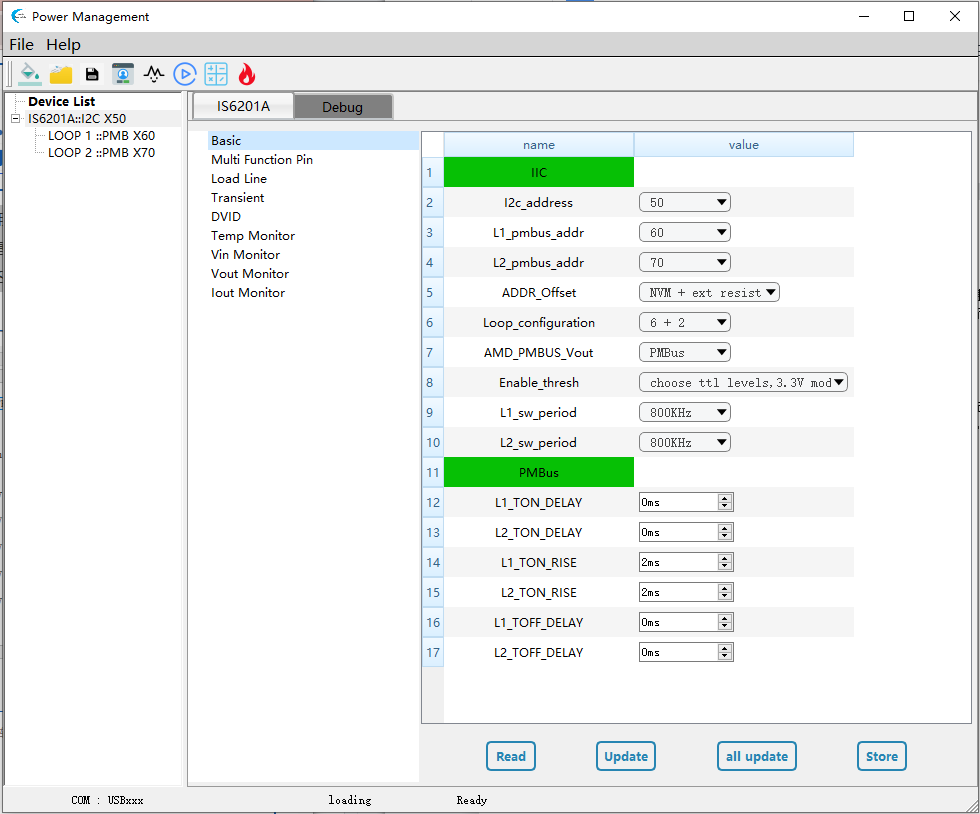

如需修改两个Loop的相数应用组合,则对Loop_configuration进行修改;如需修改两个Loop的开关频率,则对L1_sw_period/L2_sw_period进行修改,再点击Update按钮即可完成写入。默认开关频率均为800kHz。

图片 4


4.输入阈值电压调整

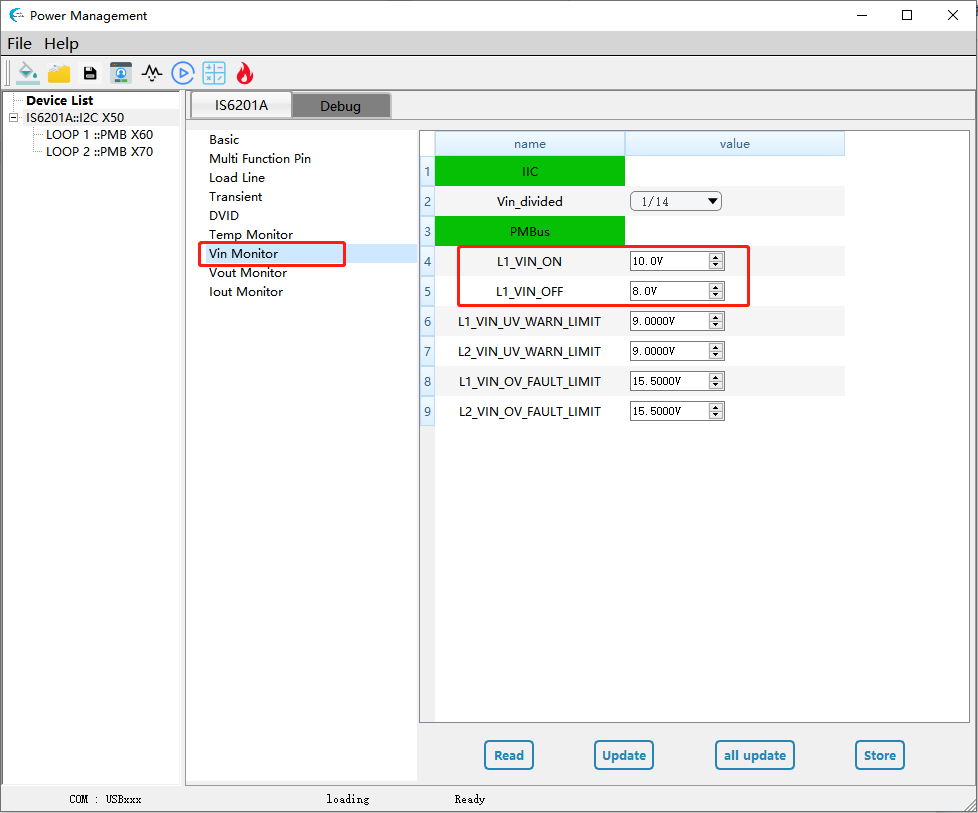

默认输入电压启动阈值为10V、关闭阈值为8V;如有特定需求可修改L1_VIN_ON(启动阈值)、L1_VIN_OFF(关闭阈值);注意修改时两个阈值间要留有迟滞。

图片 6


5.OCP保护模式设置

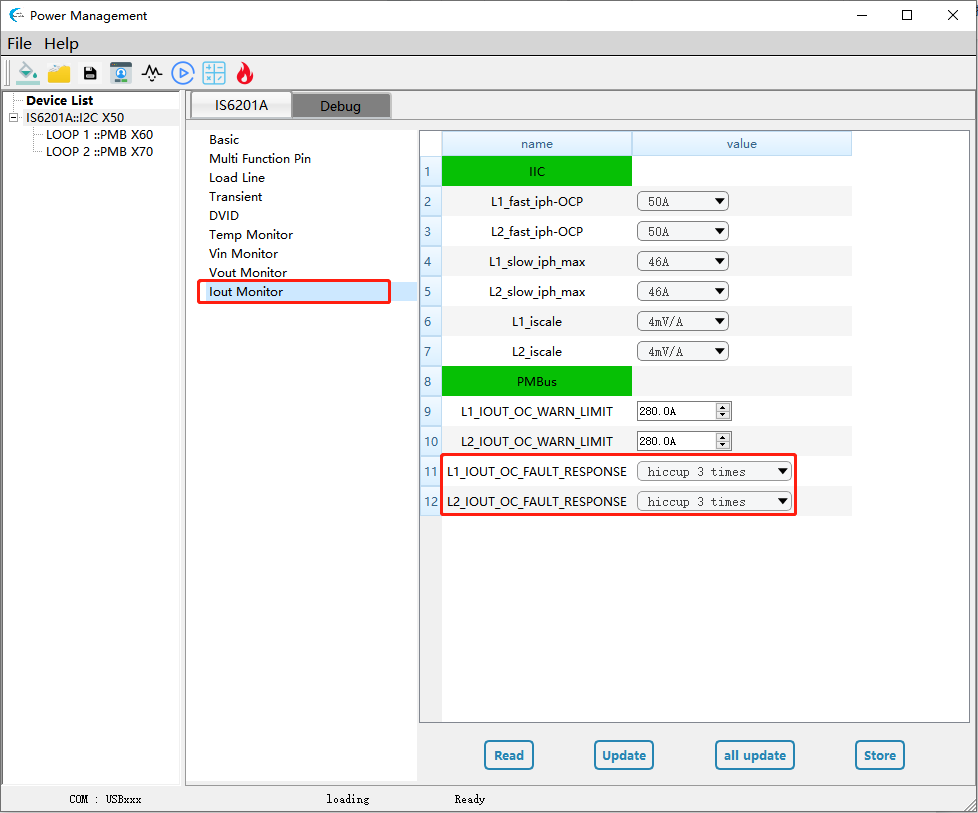

保护模式可在shutdown和hiccup(包括hiccup time)中选择;默认OC保护模式为hiccup 3 times。

图片 2


6.回读信号状态监测

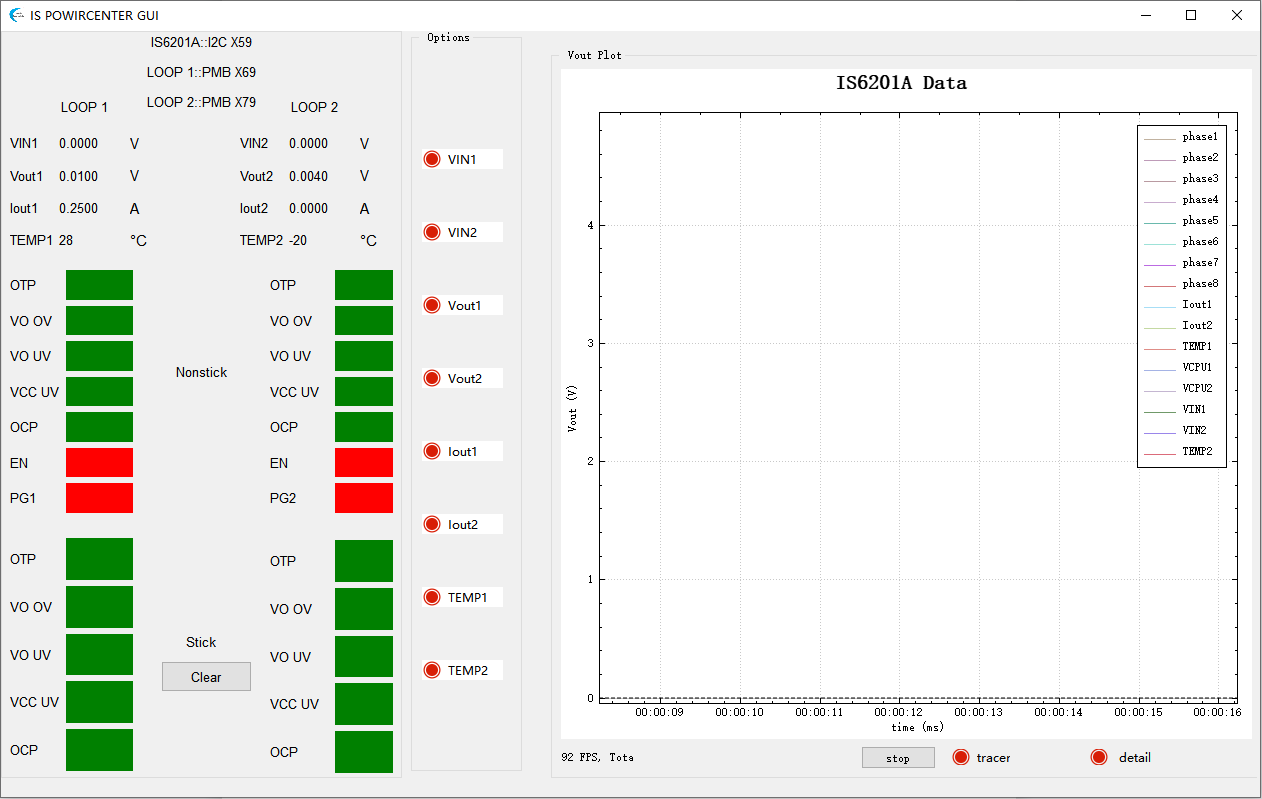

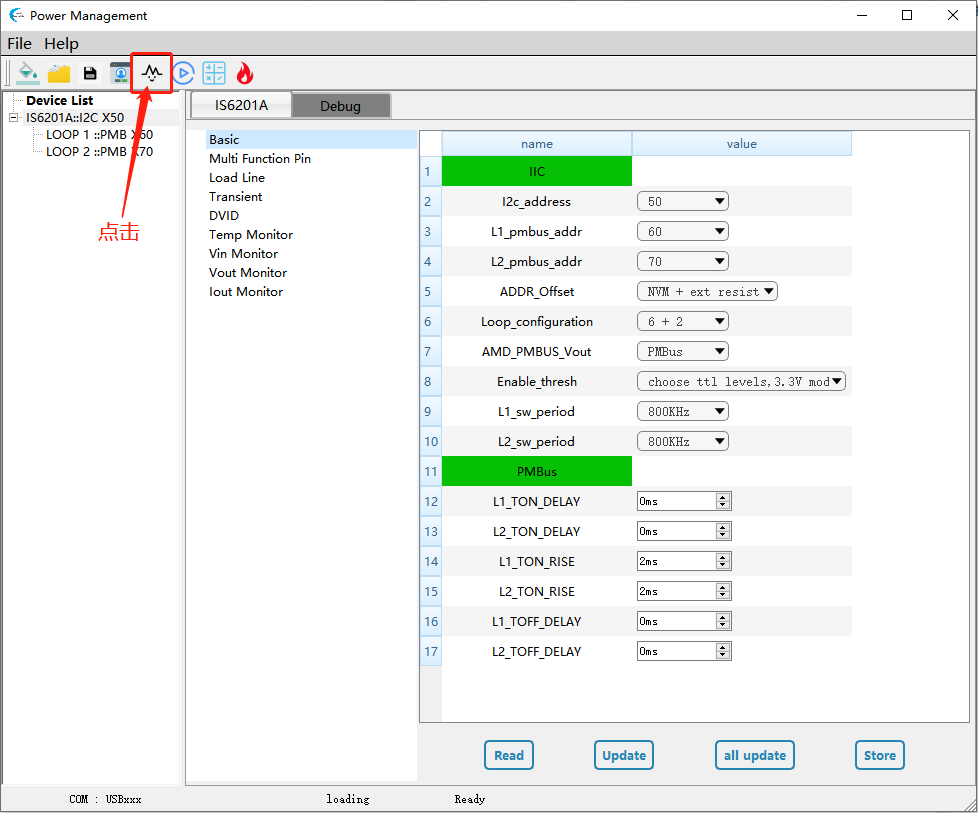

点击LOAD扫描查找已经建议通讯的设备地址后,按下图步骤操作即可打开回读信号监测界面,用于实时监测信号数据。

图片 1

图片 3


三、走线/布局建议

良好的外围走线/布局能有效地影响芯片的工作效率和信号反馈,值得注意的是,在没有特定需求情况下,GUI不是用户使用IS6201A的必需品,但走线/布局是用户需重点注意的使用内容之一。下面以IS6201A搭配DrMOS IS6806A为例,走线/布局建议如下:

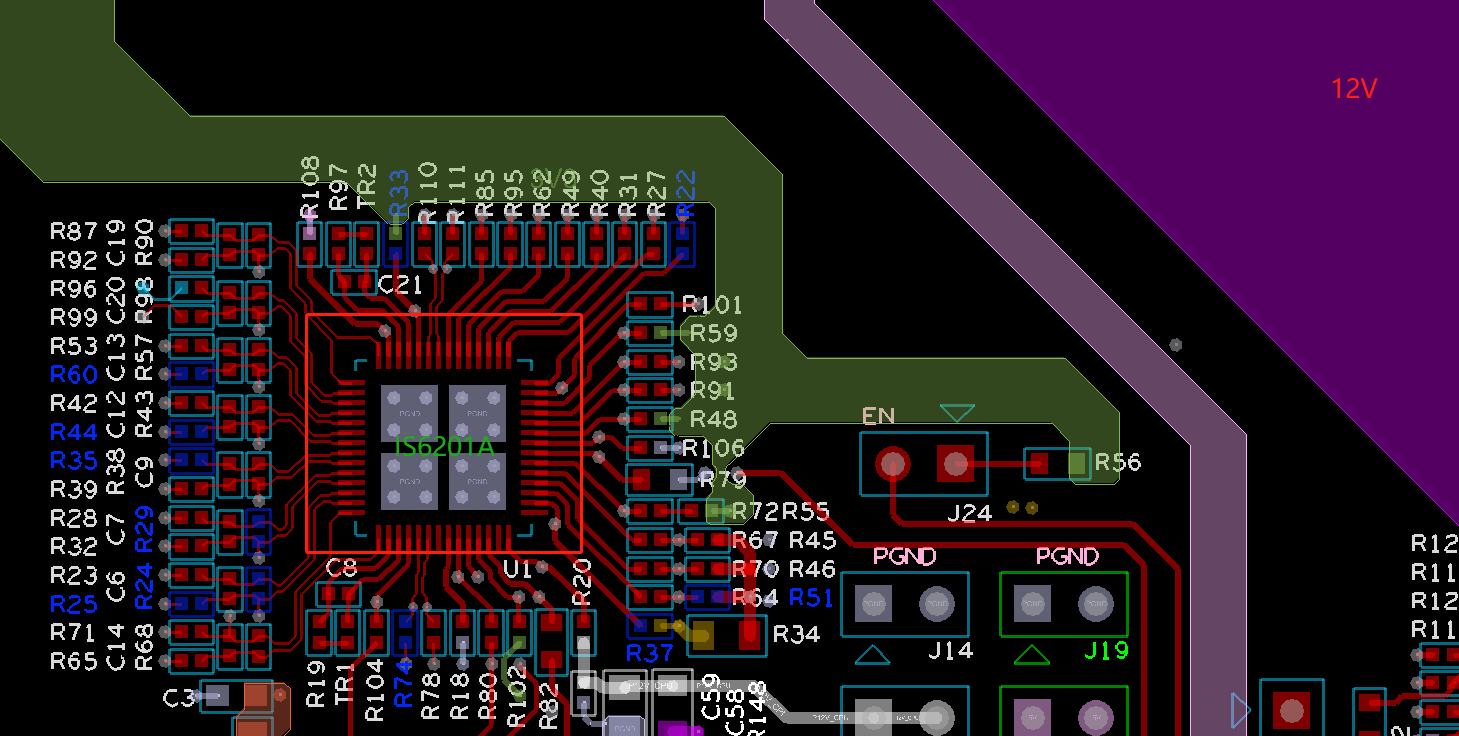

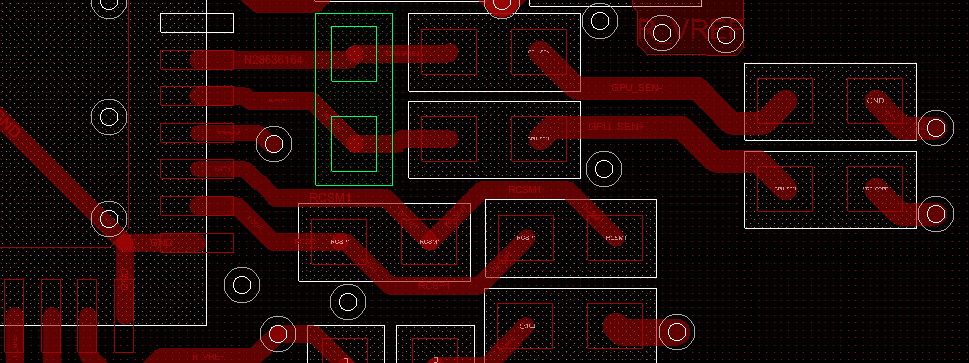

1.IS6201A不要放置在大电流路径上;IC下方不支持走12V铜箔,以免对IC产生干扰。

图片 2

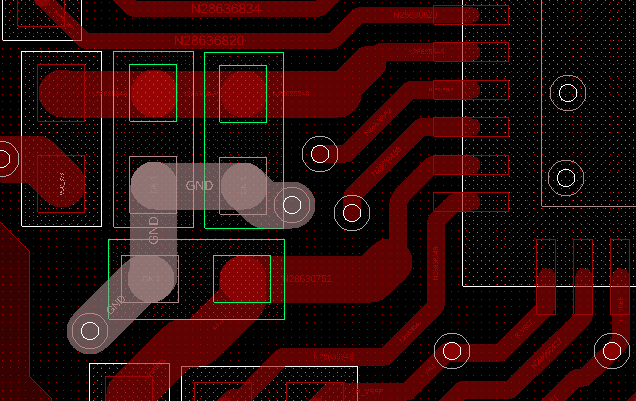

2.VCC(Pin38)和VCCM(Pin41)的电容都需要放置在供电引脚的同层近端;VCC和VCCM的线宽均保持20mil。

图片 1

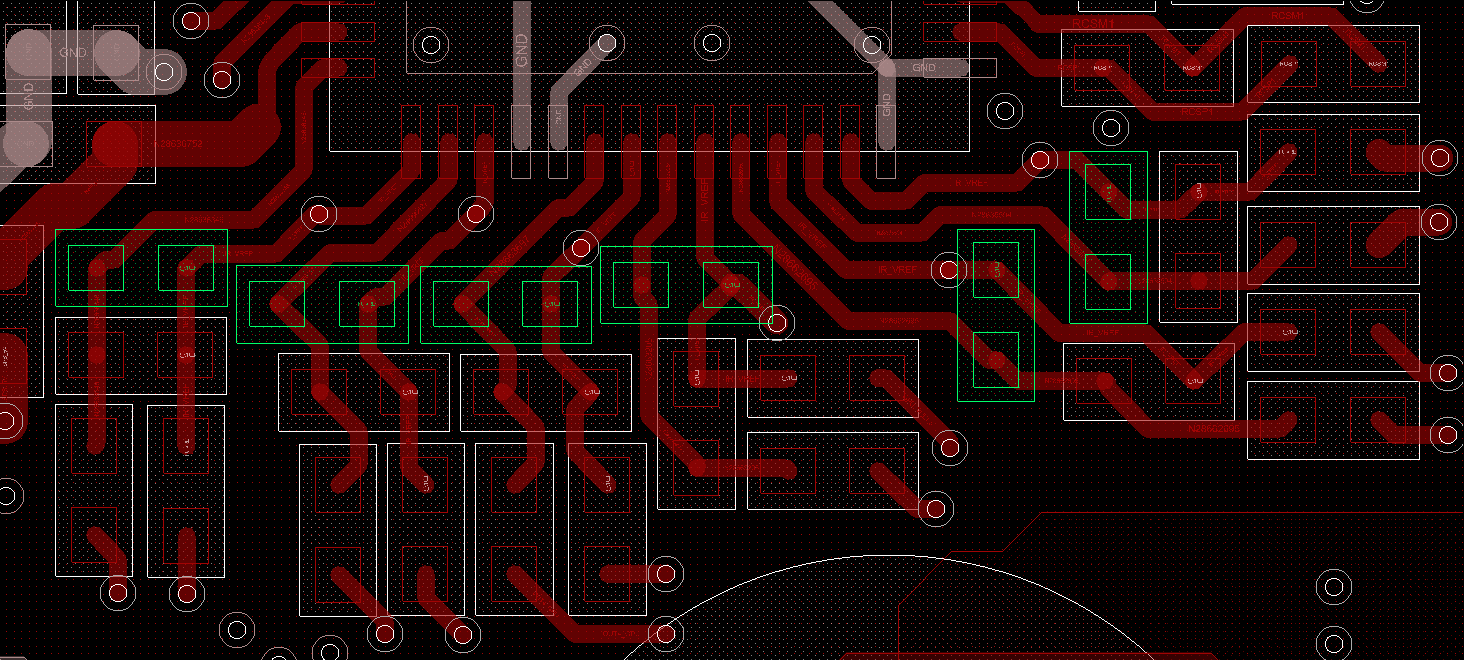

3.电流侦测信号ISENx, IRTNx为敏感走线,走线要求比较严格:

①需要从DrMOS端走差分线回到IS6201A;

②要与附近干扰较大的线或Via保持间距(>25mil);

③信号线换层时尽量不穿过12V等干扰大的铜箔,否则保持较大的间隙;

④ISEN和IRTN之间的滤波电容与IC放同一层,靠近Pin脚放置。

图片 3


3.电压反馈信号VSEN, VRTN为敏感走线,走线有以下几点建议:

①从负载端走一对差分线回到IS6201A;

②需要与附近干扰较大的线或Via保持间距(>25mil);

③信号线换层时建议不要穿过12V等干扰大的铜箔,否则保持较大的间隙;

④滤波电容与IC放同一层,靠近Pin脚放置。

图片 4


5.温度侦测信号TSENx为敏感走线,走线有以下建议:

①所有相(同个Loop)的TMON信号接在一起后再回到IS6201A,

②需要与附近干扰较大的线或Via保持间距(>25mil)。

6.PWM信号为干扰能力较强的信号,走线有以下建议:

①需要注意避开敏感走线,保持较大间距;

②PWM信号之间保持间距;

③线宽建议8-10mil。

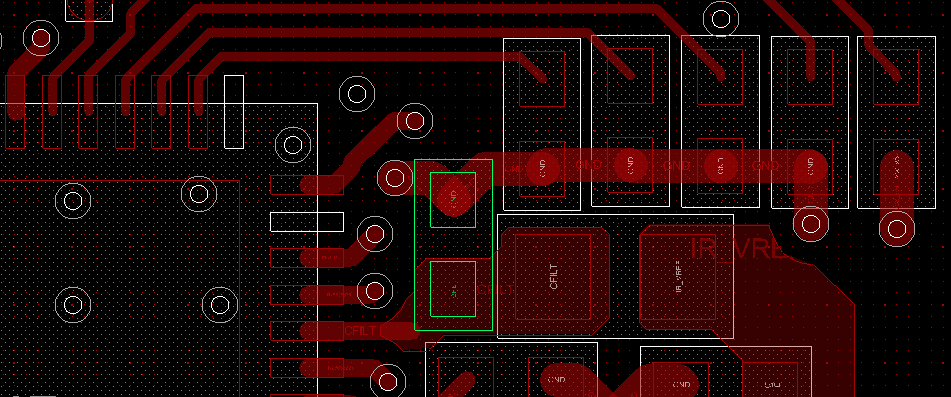

7.CFILT(Pin10)的电容放置在引脚的同层近端。

图片 5
