产品描述

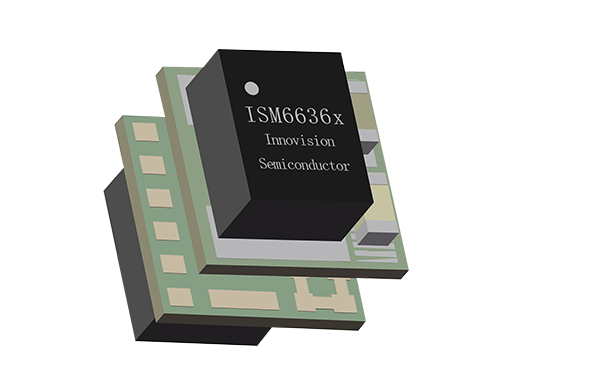

ISM6636A/B/C是一颗集成控制器，MOS管，电感电容的高功率密度同步降压转换器模块。模块采用3.3mm × 3.3mm × 1.45mm的微型封装，支持4.5V至16V输入，输出支持0.6V~5V，最高峰值电流可达8A，连续工作电流可达6A。

ISM6636A/B/C还可以支持I2C数字通信接口。它可以通过I2C编程来快速获取输出电压，输出电流，温度等信息。ISM6636A/B/C具有完全集成的保护功能，包括预偏置启动（Pre-bias）、软启动保护（SS）、正电流过流保护（OCP）、负电流过流保护（NOCP）、输出过压保护（OVP）、输出欠压保护（UVP）和具有自动恢复的过温度保护（OTP）。

产品参数

输入电压：4.5V~16V

输出电压：0.6V~5V

输出电流：6A

效率：最大效率能达到90%以上

产品特点

●2.5V最小启动输入电压V_IN（采用外置VCC）

●ISM6636C：输出电压范围：0.6V至2.5V，初始+/-0.5%精度。

ISM6636B：输出电压：3.3V，具有初始+/-0.5%的精度。

ISM6636A：输出电压：5.0V，具有初始+/-0.5%的精度。

●6A的连续输出电流

●不需要任何外部组件。

●可编程操作I2C数字通信接口

●1%电压精度的负荷和线路调节系统

●符合欧盟指令的覆盖范围和RoHS

●MSL3湿敏等级。

●过流保护（OCP），负向过流保护（NOCP），过压保护（OVP），欠压锁定（UVLO）和过温保护（OTP）

●3.3mmx3.3mmx1.45mm微型尺寸

产品典型电路图
